Проектирование ледовых арен

Экономия на эксплуатации
от 200 до 800 т. р. в год

Проектирование под ваш бюджет
смета на 30% ниже конкурентов

Прохождение экспертиз
проекта и смет

5 лет гарантии
строим и проектируем по СП

Проектируем все виды спортобъектов на основе практики

Рассчитайте точнее с помощью онлайн калькулятора

Масштабирование - колесико мыши

Вращение - левая кнопка мыши

Рассчитать стоимость
и оставить заявку

Этапы проектирования ледовых арен «под ключ»

1. Земельные изыскания

2. Расчет фундамента ледовой арены

3. Расчет металлоконструкции

4. Расчет инженерных сетей арены

5. Чертежи ледовой арены

6. Согласование сметы

7. Разработка ТЗ

8. Расчет систем климата ледовой арены

9. Расчет системы освещения

10. Доп. технические решения

11. Доп. архитектурные решения

Земельные изыскания

5—8 недель

Геодезические и геологические изыскания — важный начальный этап проектирования ледовых арен, включающий ряд инженерных работ, для анализа земельного участка и окружающей местности, необходимый при составлении проектно-сметной документации.

Проводим все необходимые геологические и геодезические расчеты, что позволяет нам централизованно руководить всеми рабочими группами и слаженно координировать проводимые мероприятия. Для вас это выгоднее с точки зрения экономии времени и снижения издержек проводимых работ.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Расчет фундамента

5—8 недель

Главным несущим элементом арены является фундамент, т. к. на него приходится вся нагрузка с вышележащих конструкций, переходящая в основание. Из-за труднодоступности расположения сложно выполнить какое-либо дальнейшее освидетельствование. Поэтому, важно обеспечить надежность работы фундамента и основания как на этапе проектирования ледовой арены, так и на этапе постройки.

Компания «СпортОбъект» производит работу под ключ, что дает вам полное обеспечение гарантий с нашей стороны.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Расчет металлоконструкции

5—8 недель

При проектировании крытой ледовой арены важным моментом является технология изготовления металлической конструкции и экономическая эффективность применения материала. Даже с появлением новых технологий, другие проектировщики зачастую нерационально используют металлические объемы, увеличивая их. От таких решений не только увеличивается нагрузка на фундамент с основанием, но и конечная стоимость ледовой арены.

Выполняем все виды проектирования, основываясь на основных нормах и требованиях, попутно предоставляя возможность заказать строительную бригаду для максимальной гарантии качества.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

5—8 недель

Невозможно представить ледовую арену без инженерных сетей, систем охлаждения, ведь именно они обеспечивают вентиляцию помещений, отопление, газоснабжение, электроснабжение, водоотведение, водоснабжение и поддержание температуры льда на оптимальном уровне. Очень важно на этапе проектирования правильно спланировать все системы, чтобы избежать непростых работ по их устранению.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Схема автоматической пожарной сигнализации — Схема структурная

Система автоматической пожарной сигнализации и оповещения — Схема общая подключений

Система автоматической пожарной сигнализации и оповещения — План первого этажа

Система автоматической пожарной сигнализации и оповещения — Ситуационный план

План с сетями водоснабжения и канализации

Чертежи и проектная документация

5—8 недель

Каждый проект ледовой арены включает в себя текстовые части и графические. В первой содержится описание и аргументация инженерных, планировочных, архитектурных и прочих решений с пояснительной запиской. Приводятся указания по проведению рабочих моментов и характеристики материалов. Графическая часть включает в себя чертежи, схемы, таблицы, 3д модели и т. д.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Согласование сметы

5—8 недель

Смета – документ с описанием и аргументацией будущих затрат. Основой для составления данных бумаг являются рабочие документы, указывающие необходимый объем работ. Есть три вида обязательных смет: локальные, сводные и на конкретные операции. Без них проект не будет считаться действительным на основании Постановления Правительства РФ № 87.

Это дело рекомендуется доверять специалистам, т. к. важна обоснованность расчетов, учитывая характеристики, качество материалов и конструкций, а также оборудования ледовой арены.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Разработка ТЗ

5—8 недель

Техническое задание (предпроект) – наставление по разработке. К нему стоит подойти ответственно, внести все необходимые указания изначально, для последующего скрепления документов печатями и подписями.

Компания «СпортОбъект» может помочь вам в составлении технического задания на строительство ледовой арены, для этого нужно заполнить Excel таблицу максимально подробно.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Расчет систем климата

5—8 недель

Инженерные сети ледовой арены, такие как отопление, вентиляция и кондиционирование воздуха, регулируют параметры микроклимата помещений (температура, влажность и подвижность). Важными являются и другие характеристики воздушной среды, а именно газовый состав и концентрация вредных веществ. Все эти критерии следует нормировать согласно ГОСТ 30494 и СП 60.13330.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Расчет системы освещения

5—8 недель

Качественно спроектированное освещение ледовой арены играет важную роль в эффективности и комфорте проводимых занятий после захода солнца. Существуют требования, регламентирующие освещение, а основные тезисы, это отсутствие бликов и теней на площадке, видимость 100% и заливающий поток лучей. В случае ЧС должно быть предусмотрено аварийное и эвакуационное освещение.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Силовое электроснабжение от ВРУ до ЩР. Узел учета. Схема электрическая принципиальная

Щит ЩАО. Схема электрическая принципиальная

Щит ЩС. Схема электрическая принципиальная

Элементарная принципиальная система уравнивания потенциалов

Щит ЩО. Схема электрическая принципиальная

Доп. технические решения

5—8 недель

В дополнительные технические решения входит проектирование внешней и внутренней отделки здания ледовой арены, остекления и планирование вспомогательных помещений. От функциональности дополнительных зон и их внешней составляющей у людей будет складываться мнение о мероприятиях и комплексе в целом.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Габариты при повороте и развороте кресла-коляски

Доп. архитектурные решения

5—8 недель

Дополнительные архитектурные решения помогают ледовой арене лучше взаимодействовать с внешней инфраструктурой города/поселения, также благоустроить территорию для комфортного использования и визуальной составляющей.

Подробнее об этом этапе

8 (495) 240-82-24

ZAKAZ@S-OB.RU

Грамотное проектирование - залог экономичной эксплуатации в будущем

-35^%

за год

Затраты на
электричество за счет рекуперации ледовых арен

-15^%

за год

Затраты на
водоснабжение

-17^%

за год

Затраты на
обслуживание покрытий

-20^%

за год

Затраты на
ремонт за счет гарантии 5 лет

Не выходим за рамки бюджета

Мы можем отталкиваться от вашего фиксированного бюджета, создавая под него необходимый проект. Заказывая работу у нас, вы получаете самые выгодные условия, при которых стоимость строительства не превысит 5% от суммы. К примеру, у конкурентов конечная стоимость объекта может превышать начальную на 30-40%.

Укладываемся точно в поставленные сроки

В нашей компании работают опытные проектировщики, которые управятся в указанные сроки. Помимо разработки мы выполняем строительные задачи, а сотрудничество с крупными производителями материалов дает преимущество в скорости их поставки.

Гарантируем прохождение любых проверок

Наша компания «СпортОбъект» на рынке более 12 лет, и производя все проектирование «под ключ», мы гарантируем не только качественно составленную документацию, но и быстрое прохождение всех технических экспертиз.

Мы знаем как спроектировать объект так, чтобы он прошел все необходимые проверки на:

Устойчивость и надежность всей постройки в текущих условиях;
Безопасность сооружения;
Отсутствие нарушений постановлений по природоохране;
Финансовую аргументацию архитектурных решений.

Знаем все технические особенности

Все наши проекты ледовой арены базируются на СНиПах, ГОСТах, СП, ГК РФ. Ниже будут представлены разделы проектирования и их нормативные документы.

Мы имеем 12 летний опыт
в спортивном строительстве

Волосожар Владимир Юрьевич

Проектный менеджер

Занимается управлением всеми процессами от этапа планирования и согласования проектной документации до ввода здания в эксплуатацию.

Постоева Анна Анатольевна

Менеджер по продажам

Общается с заказчиками и составляет заявки.

Модули ледовых арен

Кликните на знак “+” чтобы посмотреть описание модуля или части манежа. Также вы можете посмотреть видео, где мы подробно рассказываем о каждом модуле.

Посмотрие видео
с описанием модулей

Посмотрите арены,
которые мы уже построили

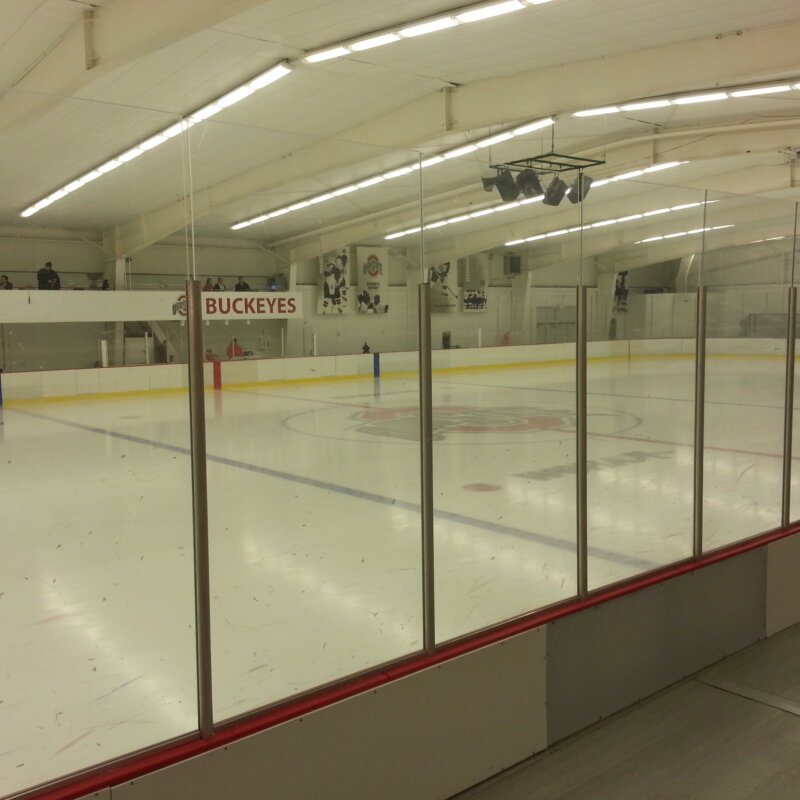

Строительство ледовой арены

Смотреть кейс

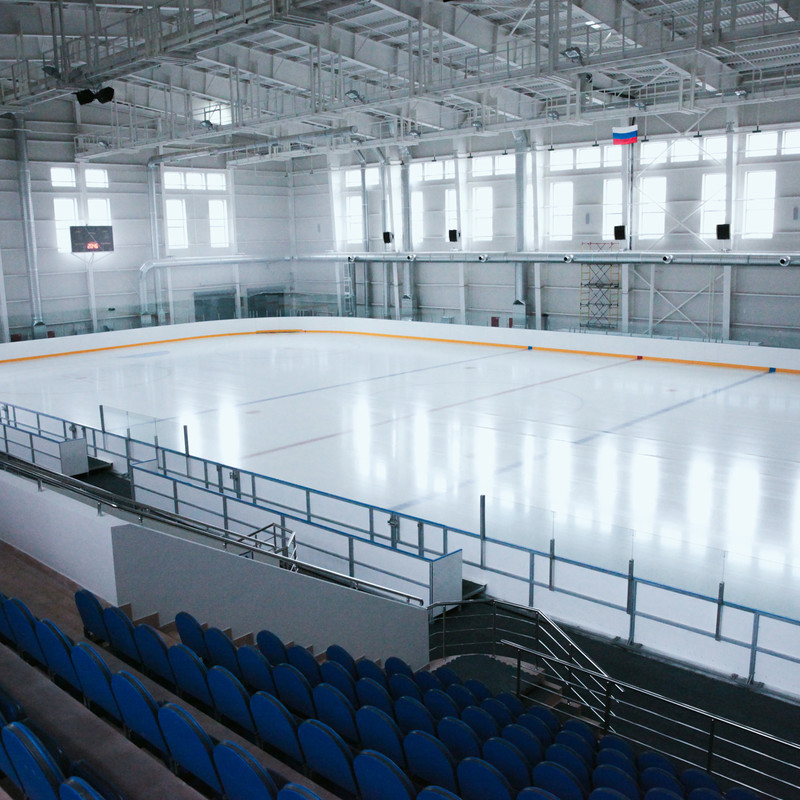

Строительство ледовых стадионов

Смотреть кейс

Выполним авторский надзор

Если строительство будет производить другая компания, мы можем проконтролировать процесс возведения, чтобы результат максимально совпадал с проектом.

Выгоды при строительстве по нашему проекту

95^%

точность

Соответствия
исходному проекту

5^лет

гарантии

Вместо
стандартных 2-х

10^%

скидка

На строительство
объекта

99^%

точность

Прогноза цены
строительства

100^%

вероятность

Прохождения
проверок

⁺5^%

к скорости

Строительства
объекта

Разработка проектов ледовых арен под ключ

Проектирование и возведение современных ледовых арен является сложной технологической задачей с размещением дорогостоящего оборудования. Заказчики проекта новой ледовой арены на первое место ставят функциональность возводимого объекта.

Использование современных материалов и быстровозводимых конструкций позволяет значительно снизить стоимость проекта на строительство ледовой арены без потери качества постройки. Грамотное проектирование с учетом всех нюансов и норм гарантированно позволяет разработанному проекту пройти необходимые экспертизы, а также финансовых потерь.

Готовы предложить готовые решения или индивидуальную разруботку. За годы деятельности нашей компании наработана серьезная база типовых проетков. Выбирая вариант ледовой арены из каталога, можно рассчитывать на существенную экономию средств на этапе подготовки расчетно-сметной документации, а также снижения конечной стоимости.

Окажем квалифицированную консультационную помощь на всех этапах принятия решений, при необходимости составим ТЗ, дадим рекомендации по выбору оборудования, поможем с его приобретением.

Основные технико-экономические показатели типовой ледовой арены:
Наименование	Единица измерения	Количество
Общая площадь ледовой арены	м²	4 270
Площадь застройки	м²	3 390
Строительный объем	м³	30 910
Суммарная электрическая нагрузка	кВт/час	45 000
Суммарная электрическая нагрузка на системы отопления	кВт/час	108 000
Суммарная электрическая нагрузка на системы теплоснабжения	кВт/час	338 000
Суммарная нагрузка на систему ГВС	кВт/час	50 000

На начальном этапе разрабатывается предпроект, где указаны основные функциональные и необходимые технические требования к новому строительству, реконструкции здания ледовой арены или ее капитального ремонта.

При этом учитывается:

основной вид спорта, для которого нужна арена;
этажность;
назначение объекта (для массового катания на коньках и тренировок, проведения соревнований);
демонстрационная вместительность ледовой арены (количество мест на трибунах);
наличие в здании ледовой арены дополнительных помещений технического и общественного назначения, хореографиеского класса;
интеграция объекта в архитектурную среду и доступ к транспортной и инженерной инфраструктуре.

От назначения объекта зависит размер площадки для катка, вместимость трибун, архитектурная планировка раздевалок и других помещений, создание дополнительных общественных зон.

Если ледовая арена возводится для профессионального хоккейного клуба, то она должна отвечать регламенту, предусмотренному уровнем хоккейной лиги.

Характеристики	Искусственный лед	Синтетический лед
Основание арены	Бетонное основание с системой охлаждения	Любое твердое выровненное основание
Холодильное оборудование	Одна или несколько холодильных установок (в зависимости от площади)	Не требуется
Обслуживание арены	Ежедневный квалифицированный уход и постоянное поддержание качества покрытия	Ежедневная уборка и обслуживание покрытия 1 раз в неделю
Выносливость и срок службы ледового объекта	10-15 лет	Около 10-ти лет
Класс покрытия арены (хоккей)	Профессиональный, международный	Любительский, массовый
Коммерческое использование ледовой арены (в год)	50-60%	100%

По согласованию с заказчиком компания предоставляет один или несколько проработанных эскизных проектов ледовой арены.

По подготовленным эскизам и их обоснованиям заказчик объекта сможет оценить:

вариант концепции катка;
общий вид с привязкой к окружающему рельефу и застройке;
наглядный макет здания с коридорами, проходами и рутями эвакуации;
предварительную визуализацию ледовой арены для согласования основных решений и гармоничных цветовых схем здания.

Для эскизного проекта ледовой арены важна общая концепция объекта. Техническая проработка и расчеты нагрузок, выполняются после согласования. Но компоновка здания, его вид и применяемые строительные материалы обсуждаются на данной стадии.

Необходимые архитектурные решения разрабатываются исходя из предоставленного технического задания. Архитектор учитывает инженерные и конструктивные особенности ледовой арены, чтобы предоставить планировки и интерьеры помещений объекта с обоснованием применяемых вариантов размещения конструкций, инженерных систем, деталей интерьера. Из представленных заказчику архитектурных решений будет детализирован вид ледовой арены после окончания строительства.

Для того, чтобы увидеть ледовую арену со всех сторон и его отдельные помещения, специалистами компании применяется 3-d визуализация

При планировке современной ледовой арены главное – органично разместить каток, стандартный размер площадки равен 60х30 метров. Такие габариты, позволяют использовать арену как для массового катания и экзотического шорт-трека или керлинга, так и для классического фигурного катания и хоккея.

Наличие холодильной аппаратуры большой мощности требует проектирования целого ряда специальных технических помещений. Кроме того, на ледовой арене должны быть предусмотрены раздевалки с душевыми, санитарные комнаты, комнаты хранения инвентаря.

При возведении ледовой арены для профессионального хоккейного клуба или рассчитанного на посещение зрителей в состав помещений добавляются общественные зоны.

Предприятие имеет техническую возможность грамотно выполнить все требуемые разделы проектной документации для успешного прохождения экспертизы ледовой арены любого класса и вместимости.

Архитекторы и проектировщики компании возьмут на себя функцию авторского надзора и бесплатные консультации на всех стадиях возведения, реконструкции или капитального ремонта.

Сотрудники предприятия имеют в своих кейсах десятки реализованных сложных проектов, поэтому всегда готовы к новым самым необычным заказам в рамках любого бюджета.
